Виробництво різьбових шпильок: матеріали, технологія та види

Різьбові шпильки — це кріпильні вироби циліндричної форми, на поверхні яких виконана різьба. Залежно від конструкції різьбова ділянка може розташовуватися по всій довжині виробу або на окремих його кінцях. Таке кріплення використовують у машинобудуванні, будівництві, енергетиці, виробництві обладнання, трубопровідних системах та інших сферах, де необхідно створити надійне роз'ємне з'єднання.

На відміну від болта, різьбова шпилька не має головки. Під час монтажу один її кінець може вкручуватися в різьбовий отвір деталі, а інший фіксується гайкою. Така конструкція зручна для з'єднань, які передбачають регулярне складання та розбирання. Для різних умов експлуатації використовують різьбові шпильки, що відрізняються розмірами, матеріалом, класом міцності, покриттям та стандартом виготовлення.

Матеріали для виготовлення різьбових шпильок

Матеріал безпосередньо впливає на міцність, довговічність і сферу застосування кріплення. Найчастіше для виробництва шпильок використовують вуглецеві та леговані сталі.

Вуглецева сталь підходить для багатьох стандартних з'єднань, де не потрібна підвищена стійкість до корозії або екстремальних навантажень. Леговані сталі застосовують для відповідальніших вузлів, у яких кріплення працює під значним механічним навантаженням.

Для експлуатації у вологому середовищі або за контакту з агресивними речовинами можуть використовуватися нержавіючі сталі. У спеціальних конструкціях також застосовують кольорові метали та сплави, зокрема латунь, бронзу й титан.

Вибір матеріалу залежить від навантаження, температурного режиму, умов навколишнього середовища та вимог до корозійної стійкості.

Як виготовляють різьбові шпильки

Технологічний процес залежить від конструкції виробу, його розмірів, матеріалу та вимог до точності. Виробництво включає кілька основних етапів.

Підготовка металевої заготовки

Спочатку металевий пруток нарізають на заготовки необхідної довжини. Точність цього етапу впливає на геометрію готового виробу та подальше формування різьби.

Формування різьби

Різьбу на шпильках отримують переважно двома способами: різанням або накатуванням.

Під час нарізання профіль різьби формується шляхом видалення шару металу спеціальним інструментом. Цей метод дозволяє отримувати необхідний профіль і параметри різьби.

Накатування є способом холодного пластичного деформування. Спеціальні ролики формують профіль різьби без видалення металу. У результаті поверхневий шар металу ущільнюється, що може забезпечувати підвищену міцність і стійкість різьбової ділянки.

Термічна обробка

Для окремих видів кріплення застосовують термічну обробку. Гартування та відпуск дозволяють змінити механічні властивості сталі, підвищити твердість і забезпечити необхідний рівень міцності.

Не всі різьбові шпильки потребують однакової термічної обробки — технологія визначається матеріалом, призначенням та вимогами до готового виробу.

Захисне покриття

Для захисту сталевих поверхонь від корозії можуть застосовуватися різні види покриттів. Серед них — цинкування, оксидування, фосфатування та інші способи обробки.

Тип покриття підбирають залежно від умов експлуатації. Для виробів, які використовуються у середовищі з підвищеною вологістю, корозійна стійкість поверхні має особливе значення.

Контроль якості

На завершальному етапі перевіряють геометричні параметри та характеристики готового кріплення. Контролюють довжину, діаметр, точність кроку та профілю різьби, а для відповідних виробів — твердість і механічні характеристики.

Для стандартизованого кріплення параметри повинні відповідати вимогам документа, за яким виготовляється виріб. У виробництві кріпильних деталей використовуються стандарти DIN, ISO, ГОСТ та інші нормативні документи.

Види різьбових шпильок

Різьбові шпильки відрізняються конструкцією, довжиною, діаметром, типом різьби, матеріалом та призначенням.

За конструкцією можна виділити:

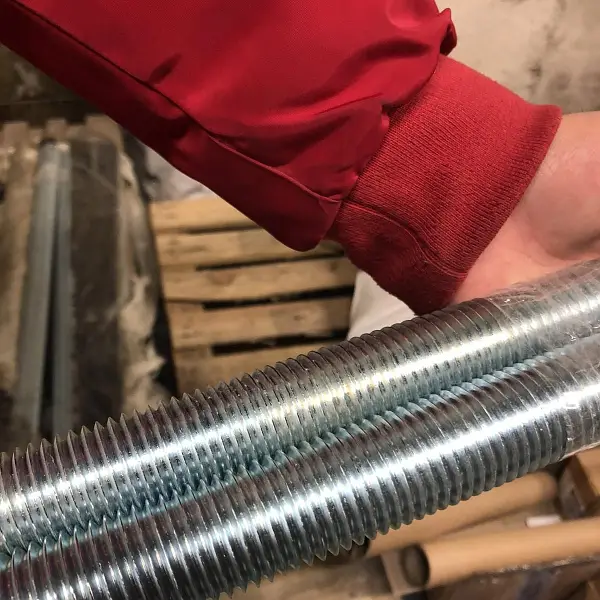

• шпильки з різьбою по всій довжині;
• шпильки з різьбовими ділянками на обох кінцях і гладкою середньою частиною;
• шпильки з різною довжиною різьбових ділянок;
• спеціальні шпильки для певних типів з'єднань.

Поширеним варіантом є шпилька з рівномірною різьбою по всій довжині. Такі вироби зручні для монтажних робіт, конструкцій та обладнання, де необхідно мати можливість встановлення кріплення на різній довжині.

Під час вибору конкретного виробу враховують діаметр, довжину, крок різьби, матеріал, клас міцності, тип покриття та стандарт.

Стандарти різьбових шпильок

Стандартизація дозволяє встановлювати єдині вимоги до геометричних параметрів, конструкції та інших характеристик кріпильних виробів.

Для різьбових шпильок можуть використовуватися стандарти різних систем, зокрема DIN, ISO та ГОСТ. Позначення стандарту допомагає визначити конструктивні та розмірні характеристики конкретного виробу.

Наприклад, довгі шпильки з різьбою по всій довжині належать до поширених видів стандартизованого кріплення. Під час вибору важливо перевіряти не тільки номінальний діаметр і довжину, а й відповідність виробу потрібному стандарту. Найпопулярнішим стандартом завжди є шпильки DIN 975.

Де застосовують різьбові шпильки

Сфера застосування шпильок охоплює машинобудування, будівництво, виробництво промислового обладнання, трубопровідні системи та різні механізми.

Одним із поширених варіантів є фланцеві з'єднання. Шпильки дозволяють стягувати елементи конструкції за допомогою гайок і за необхідності виконувати демонтаж з'єднання.

У машинобудуванні кріпильні шпильки використовують для з'єднання корпусних деталей, вузлів і механізмів. Їх застосування особливо зручне там, де конструкція передбачає регулярне складання та розбирання.

У будівельних і монтажних роботах довгі різьбові шпильки можуть використовуватися для кріплення конструктивних елементів, обладнання та різних монтажних систем.

Як вибрати різьбову шпильку

Вибір шпильки залежить від конкретного вузла та умов експлуатації. Насамперед визначають необхідний діаметр і довжину виробу, тип різьби та її крок.

Далі враховують матеріал і клас міцності. Для відповідальних механічних з'єднань важливо, щоб характеристики кріплення відповідали навантаженням, які діятимуть на вузол.

Якщо шпилька працюватиме у вологому або агресивному середовищі, необхідно враховувати корозійну стійкість матеріалу та захисного покриття.

Також потрібно перевірити стандарт виробу. Використання шпильки відповідного стандарту дозволяє забезпечити сумісність її геометричних параметрів з іншими елементами кріпильного з'єднання.

Висновок

Виробництво різьбових шпильок включає підготовку металевої заготовки, формування різьби, за необхідності термічну обробку, нанесення захисного покриття та контроль готової продукції.

Властивості готового кріплення залежать від матеріалу, технології виготовлення, точності формування різьби, термічної обробки та умов експлуатації. Саме тому під час вибору важливо враховувати не тільки розмір шпильки, а весь комплекс її характеристик.

Поширені питання

Що таке різьбова шпилька?

Різьбова шпилька — це кріпильний виріб без головки, який має різьбову поверхню на всій довжині або на окремих ділянках. Для створення з'єднання шпильку використовують разом із гайками або вкручують у різьбовий отвір деталі.

Чим шпилька відрізняється від болта?

Основна конструктивна відмінність полягає у відсутності головки. Болт має головку для передачі крутного моменту під час затягування, тоді як шпилька зазвичай встановлюється в різьбовий отвір або фіксується гайками.

Де використовують різьбові шпильки?

Шпильки використовують у машинобудуванні, будівництві, трубопровідних системах, промисловому обладнанні, фланцевих з'єднаннях та інших конструкціях, де потрібне роз'ємне кріплення.

З яких матеріалів виготовляють шпильки?

Найчастіше використовують вуглецеві та леговані сталі. Для підвищеної корозійної стійкості застосовують нержавіючі сталі, а для спеціальних конструкцій можуть використовуватися кольорові метали та сплави.

Як вибрати різьбову шпильку?

Необхідно враховувати діаметр, довжину, крок і тип різьби, матеріал, клас міцності, захисне покриття, умови експлуатації та стандарт, за яким виготовлено виріб.
